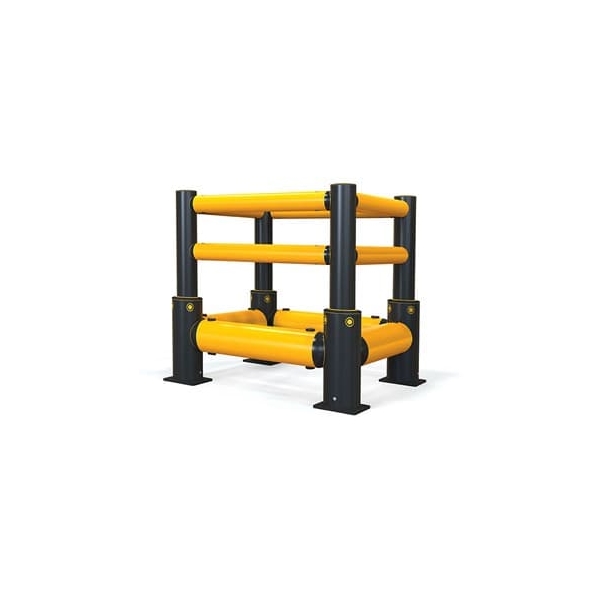

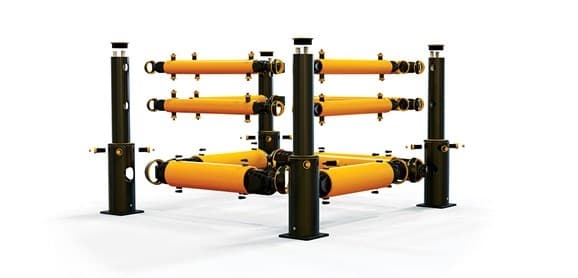

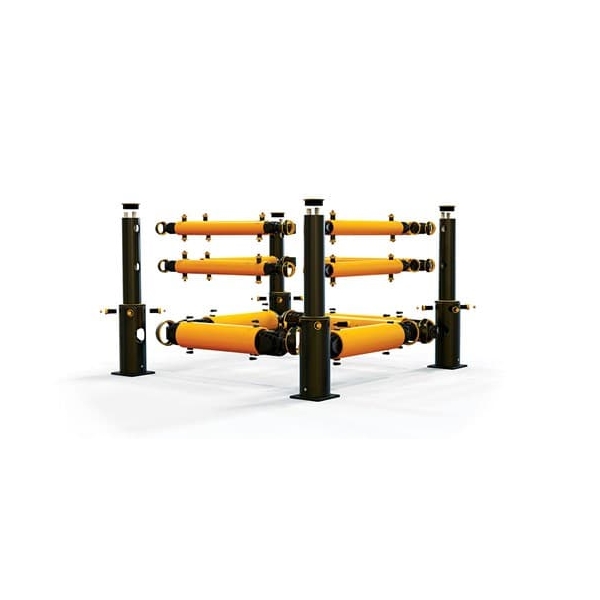

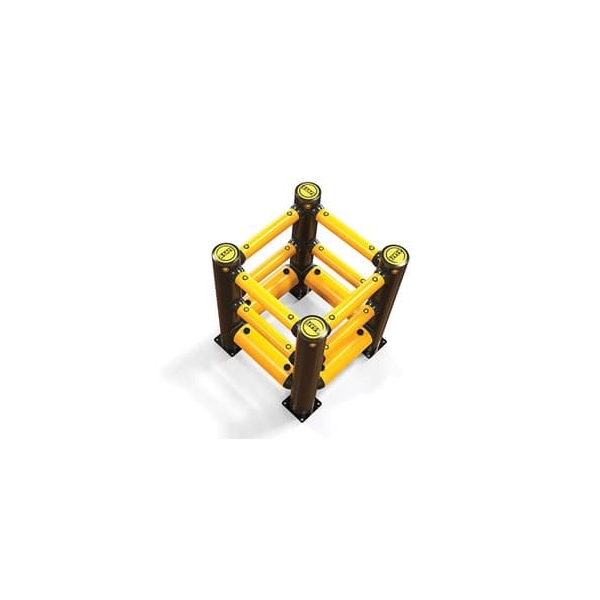

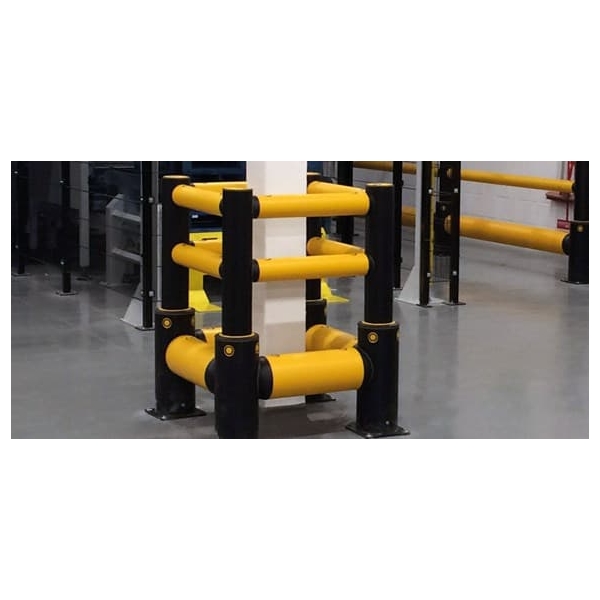

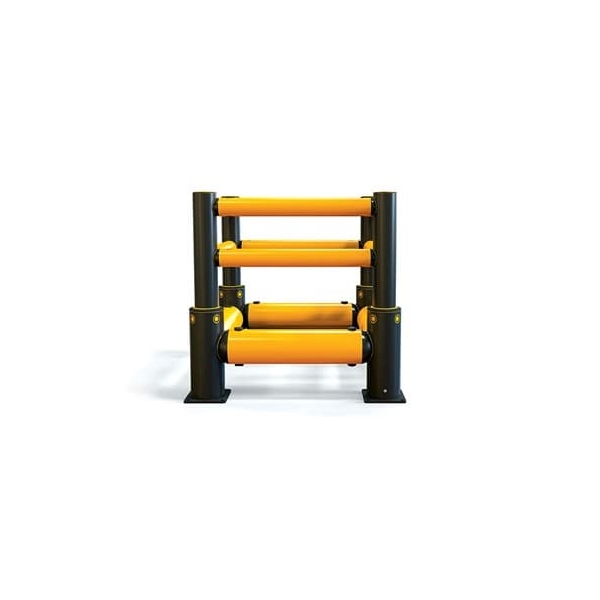

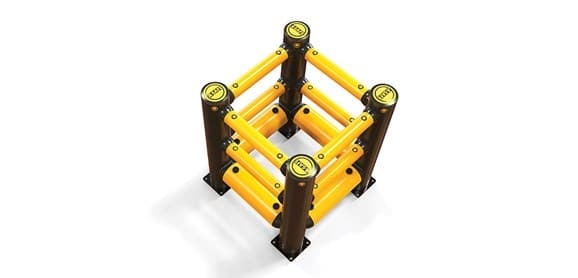

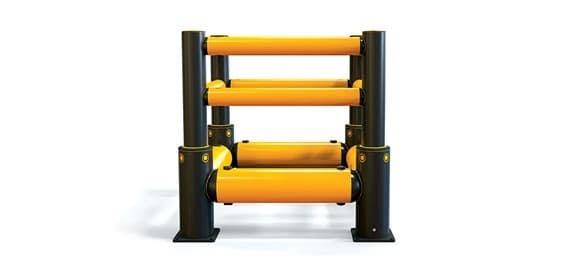

Der iFlexRail Column Guard+ schützt Säulen, Gebäudestützen und andere Strukturen. Er eignet sich für Bereiche mit mittlerem bis hohem Verkehrsaufkommen.

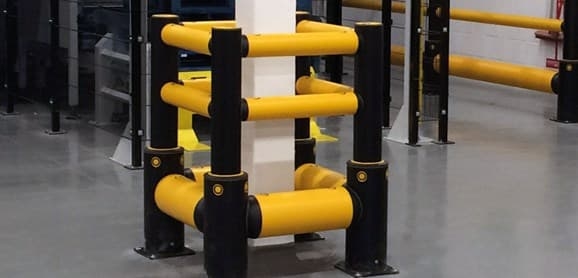

Das System basiert auf dem iFlex Traffic Barrier+. Es erlaubt eine flexible Anpassung an unterschiedliche Abmessungen und Formen. Die Barriere steht vor der Säule und nimmt die Aufprallenergie des Umschlaggeräts auf. So verhindert sie den direkten Kontakt zwischen Fahrzeug und Stützstruktur. Die auffällige Farbgebung sorgt für gute Sichtbarkeit und unterstützt die Orientierung der Fahrer.
A-SAFE Sicherheitsbarrieren bestehen aus hochwertigem Polymermaterial für den Innen- und Außenbereich. Das Formgedächtnis stellt nach einem Aufprall die ursprüngliche Form wieder her. Aufwendige Reparaturen wie bei Metallbarrieren entfallen. Dadurch sinken die Wartungskosten deutlich.

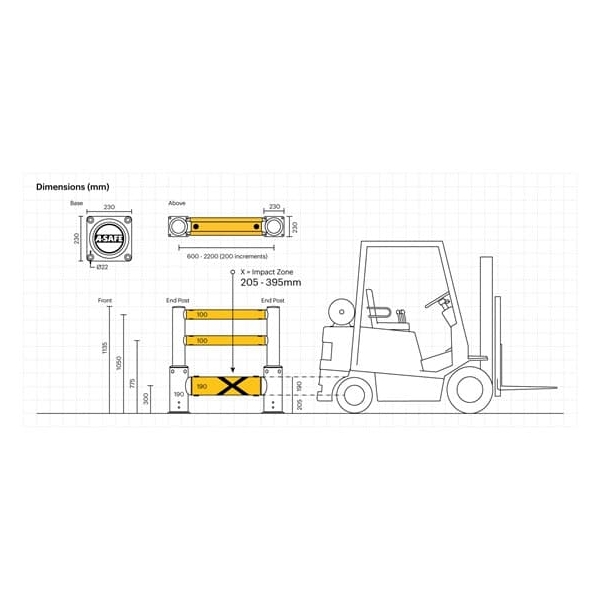

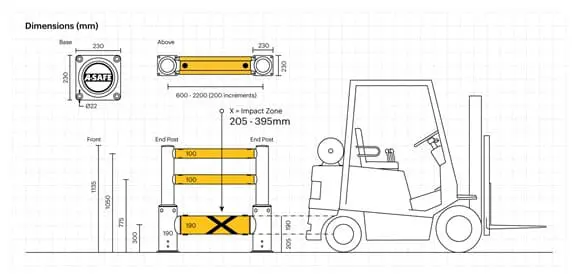

Abmessungen der Komponenten:
Haltestangen (mm): 100 | 190
Verstärkungspfosten (mm): 190
Höhe der Säule (mm): 1 135
Stablänge (mm): 600–2 200 (Durchmesser 20–200)
Säulenwinkel: 90° | 112,5° | 135° | 157,5°
Widerstandsfähigkeit des iFlexRail Column Guard+:
Widerstand am Stabmittelpunkt (J): 27 500 bei 7,6-Tonnen-Fahrzeug, 9,6 km/h, 45° Aufprall
Aufprallbereich (mm): 205–395
Widerstand der Mittelsäule (J): 6 500
Widerstand der Endsäule (J): 6 500
Geeignet für die Lagertechnik:
Für die Auswahl des Schrankenbügels sind folgende Punkte entscheidend:
Gewicht des Umschlaggeräts einschließlich Last
Wahrscheinliche Aufprallgeschwindigkeiten
Laufgeschwindigkeit im Betrieb
22,5° Anstellwinkel
Gewicht
26,1 Tonnen
×
Geschwindigkeit
9,6 km/h
=
Fahrzeugaufprallenergie
93 891 Joule
Energieübertragung
14,6 % (13 708 J)
Einfallswinkel 45°
Masse
7,6 Tonnen
×
Geschwindigkeit
9,6 km/h
=
Fahrzeugaufprallenergie
27 500 Joule
Energieübertragung
50 % (13 750 J)
Einfallswinkel 90°
Masse
3,8 Tonnen
×
Geschwindigkeit
9,6 km/h
=
Fahrzeugaufprallenergie
13 750 Joule
Energieübertragung
100 % (13 750 J)
Merkmale und Vorteile der A-SAFE iFlex Sicherheitsbarrieren (Quelle: BIM ASAFE):
Stahl-zertifiziert und PAS 13-konform
MEMAPLEX™-Material biegt sich bei einem Aufprall, nimmt Energie auf und kehrt in die Ausgangsform zurück
Stoßdämpfung schützt Barrieren und Fahrzeuge, reduziert Ausfallzeiten und steigert die Effizienz
Geringer Wartungsaufwand: nicht korrosiv, wasserdicht, hygienisch versiegelt, durchgefärbt, UV-geschützt, geprüft nach ISO 4892-3
Patentiertes Klebesystem leitet Stoßkräfte ab und schützt den Boden
Zinkvernickelte, elektrophoretisch lackierte Füße als Standard
Beständig gegen 2 000 Stunden Salzsprühnebel ohne Korrosion (ISO/TR 10358)
Zusätzliche Optionen für Fußoberflächen oder Senkkopfschrauben
Standardfarbe gelb-schwarz (Pfosten RAL 9005, Stangen RAL 9007); einfarbig in gelb, schwarz oder grau RAL 9007 auf Anfrage bei Mindestabnahme
